UWB一维定位基站FU-GA-B10A

产品分类： UWB定位基站

FU-GA-B10A一维定位基站，利用超宽带通信，结合TOF(Time Of Flight, 飞行时间)测距技术的定位系统，只需单台基站即可实现高精度定位，具有优秀的定位精度和抗多径、抗遮挡性能，覆盖范围达800米（±400米）环境良好情况下可达覆盖范围1000米。

订购热线：400-0581-580

产品详情产品参数相关下载

一、UWB一维定位基站FU-GA-B10A产品描述：

相对于以TOF技术为基础的多基站编组定位系统，双天线基站具有复杂度、安装部署成本均有明显优势。定位标签只需要与一台定位基站可视，即可实现高精度定位，这使得一维定位系统相对于其他方案在隧道、公路上拥有更显著的优势，同时辅以多元融合定位引擎，可将多种维度定位数据融合定位（包含但不限于UWB单天线基站、UWBAOA、蓝牙信标、蓝牙AOA、LoRa、GPS、RTK）满足各种定位需求。

二、UWB一维定位基站FU-GA-B10A产品介绍

产品名称：一维定位基站

产品型号：FU-GA-B10A

产品应用：煤电化工；办公、仓储物流；隧道定位

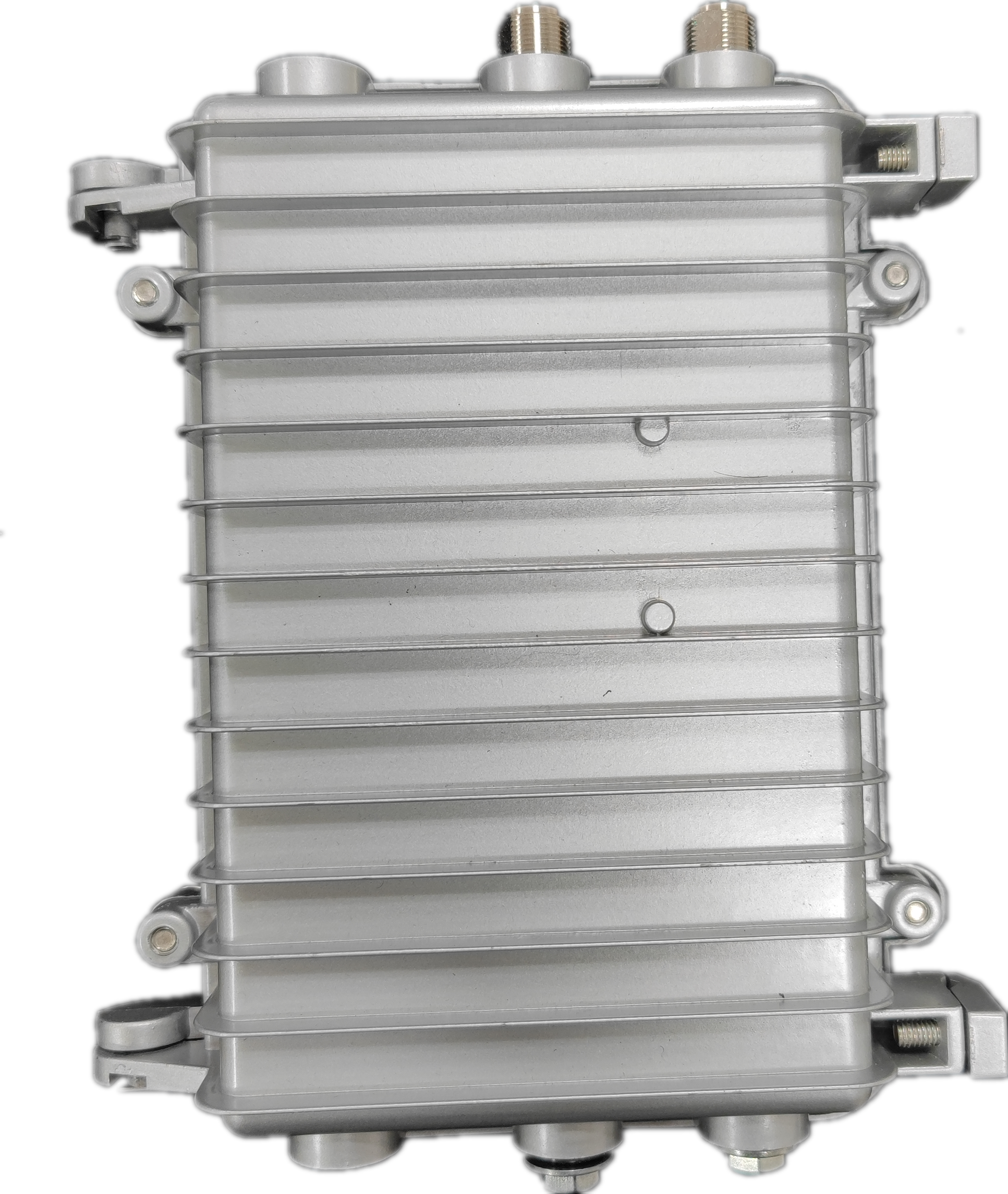

产品外观：

UWB一维定位基站

产品特点：

1、无需多个基站协同定位，单台基站即可实现一维高精度定位；

2、体积小巧，安装方便；

3、可以实现移动目标的相对位置定位，极大的拓展了定位系统的应用场景；

4、可以实现对等定位，即通信的双方可以互相进行定位；

5、可以在粉尘、烟雾等恶劣的环境下正常工作；

6、多路信号接口选配，可增设CAN接口、继电器控制接口、信号输入等；

三、UWB一维定位基站FU-GA-B10A产品参数：

定位性能规格表
定位方式	TOF
并发识别数量	≥180人/秒
定位频率	单设备最高32次/秒
发射功率	≤12Dbm
定位精度	静态<250px
定位延迟	最高<30ms
基站覆盖范围	±500米(双向共1000米）
基本参数规格表
重量	1.2kg
尺寸	250mm200mm80mm
防护	IP66
工作环境	温度：-20℃～70℃；平均相对湿度：≤95%（25℃）；大气压力：80KPa～106KPa；存储温度：-40℃～70℃；
供电电源	48V标准POE供电 / DC12/航空插头（供电选其一即可）
功率	小于3.5W
天线	两根定向平板天线
通信接口	以太网口（10Mbps/100Mbps自适应） DC接口接口（5521母头）单路继电器控制接口（2Pin，选配）单路信号输入接口（2Pin，选配）单路CAN信号接口（2Pin，选配）
基站对外天线接口	N型母头外螺内孔x2
指示灯	选配
网络扩展	可选配WIFI网桥，用于接入环境内WIFI

四、UWB一维定位基站FU-GA-B10A产品结构：

1、UWB一维定位基站结构图：

UWB一维定位基站

2、UWB一维定位基站接口图：

UWB一维定位基站

序号	功能	规格	样式图
1	NC
2	NC
3	基站对外天线接口A-公	N头母-1.0丝，N-K-1.0
4	WIFI-2.4G接头	SMA内孔
5	NC
6	电源12~36V DC输入	M12-1丝，航空插公头，5P
7	NC
8	指示灯	蓝绿两色，电源和网络灯
9	NC
10	RJ45网口接头	引出线 RJ45防水接头母

3、UWB一维定位基站配件：

序号	名称	数量	备注
1	一维定位基站本体	1
2	定位基站5pin电源线	1	电源线 3米 / 车载12v供电口（裸线）
3	全向天线	2	增益：8dBi，接口：N型公头外螺内孔
4	全向天线延长线	2	4米（阻抗：50Ω，接口：N型公头内螺内针）
5	天线支架	2
6	WIFI天线	1	增益：5dBi 接头：SMA公头
7
