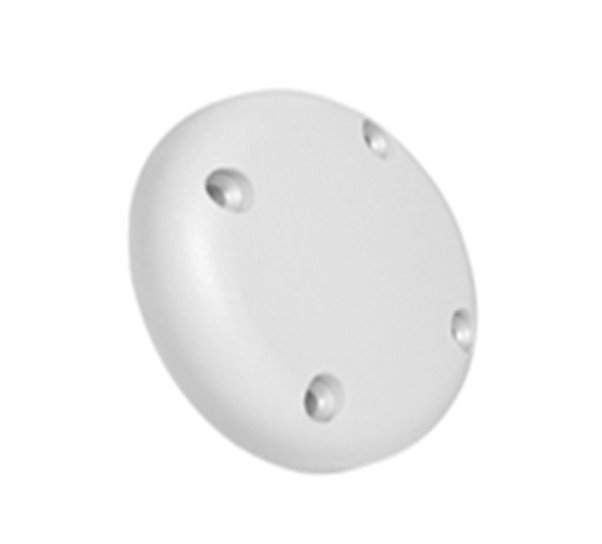

Trimble AV34 GNSS天线

   支持高性能的全球导航卫星系统

  Trimble的 AV34 GNSS天线为支持陆地和航海厘米级精度的应用而设计。坚固耐用的4孔舱壁安装适用于最恶劣的环境中。

   完善的GNSS支持

   Trimble AV34 GNSS天线支持:GPS L1/L2，GLONASS L1/L2，和北斗B1信号。双频系统不但能增加使用卫星，数量还可在恶劣环境下快速实现高精度RTK接收机的初始化和定位。

   抗多路径坚固型GPS天线

   本天线可抑制无用信号和多路径干扰。多路径效应是由大地、树木或建筑物等表面所反射的信号引起的。

   灵活性

   本天线采用航空式设计、舱壁安装，确保只有坚固的天线罩暴露于外。天线可以是平齐安装在车辆表面上或测杆的顶部。

   在用户搭建系统或要求能够方便的移动天线时，本天线的设计是理想之选。TNC连接头放置在天线的底，可以保护链接电缆不受环境影响。

    深圳市铨顺宏科技作为Trimble和旗下Thingmagic代理商，以专业的技术团队，优质的服务，优惠的价格成为广大集成商的首选的合作伙伴。

 Trimble AV34 GNSS天线 技术参数

性能

· 跟踪和接收GNSS频率信号:

— GPS: L1/L2

— 北斗：B1

— GLONASS: L1/L2
— SBAS: WAAS, EGNOS, QZSS, Gagan, MSAS

· 高质量跟踪信号

· TNCF母头信号连接器

· 横断面小，减少风阻

· 低电压，低功耗

· 积分低噪放大器

· 通过同轴电缆由GNSS接收机供电

· 高增益，在恶劣环境下可靠跟踪

· 4孔舱壁安装

· 坚固耐用的天线罩，可用于恶劣环境

电气特征

频率.......................1565~1607 MHz

                                                               1217~1260 MHz

信号增益...................43 dB

电压.......................4.5 VDC to 18 VDC

极化.......................右旋

轴比.......................最大 3dB @视轴

放大器.....................最大噪声系数：2.5dB

                                                               阻抗：50 Ohms

                           VSWR：≤2.0：1

硬件

尺寸.......................8.9cm直径×2.1cm高（3.5"直径×0.84"高）

重量.......................0.213kg（0.471b）

工作温度...................-55℃ to +85℃（-67℉ to +185℉）

海拔高度...................≤16,764米（55,000英尺）

表层处理...................抗UV白色屏蔽罩和铝质底座

环保认证...................ROHS

环境资质

         天线支架（可选）

可安装在5/8螺栓的天线支架上或者选择天线自身4孔安装
